一、产品概况

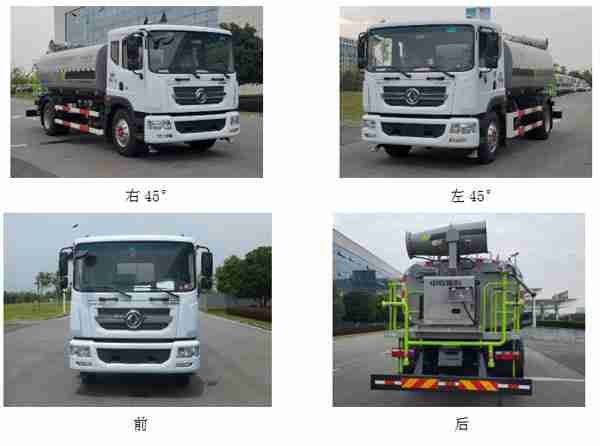

ZBH5180GPSEQE6绿化喷洒车是公司研制开发的一款新型绿化喷洒车。该车采用东风股份二类底盘改装，加装专用作业装置及控制系统改装而成。专用作业装置包括雾炮系统和低压水路系统，其中雾炮系统包括柴油发电机组，高压水泵，雾炮等，还配置了高压卷盘及手持喷枪。低压清洗系统中配置了前鸭嘴冲洗装置、中对冲冲洗装置、后洒水装置、绿化浇灌装置以及水炮。
该车功能多样，造型美观大方，有高效、环保、可靠的优越性能。
二、功能概况
该产品能实现绿化喷洒、喷雾降尘、低压清洗、绿化浇灌等多种功能。
三、适用范围
该产品适用于城市道路、公路、广场及港口码头等场所的清洗作业，也可以在广场、码头、矿区、拆房工地、煤场、钢厂等喷雾降尘，调节空气湿度，也适用于林业、园林部门绿化养护、苗木培育和新植灌溉等工作；高压手持喷枪用于清洗地面、人行道、非机动车道、广场等。突发停电时可以利用柴油发电机应急发电。选装药剂箱连接雾炮系统可以用于森林、果树、草场、农场、园林、城市绿化带的害虫防治，也可以在大型垃圾填埋场以及城镇自然灾害过后大面喷洒空气消毒剂预防疾病等；选配自吸装置可用于缺少带压力自来水的场地，实现自主加水，扩展车辆作业范围。不适用于在天气严寒容易结冰的环境下使用。
四、主要结构及性能特点
1、底盘
采用采用东风股份EQ1185LJ9CDE汽车二类底盘改装，动力强劲，承载能力强。
采用玉柴YCS04200-68发动机柴油发动机，额定功率147kW，额定转速2300r/min，排放达到国六标准。
2、水罐
水罐总容积达13m³，有效容积11.5m³。水罐容积大，工作时间长。水罐采用有限元分析方法优化设计，并通过了严格的可靠性试验，水罐采用先进的一次性包罐成型技术，机器人自动焊接，渗透无损探伤检测，不漏水，寿命长，水罐内部采用环氧煤沥青漆专业防腐涂层，保证了防腐效果。
3、雾炮系统
雾炮系统由动力系统、高压水路系统、控制系统、风炮系统组成，通过柴油发电机为高压清洗系统、控制系统提供动力源，高压水路系统与风炮系统相结合，实现俯仰角度、水平旋转角度的远距离喷雾功能。风炮作业噪音低、效率高，喷雾距离不小于25m,俯仰角度范围-10°～40°，左右旋转角度-100°～100°。
4、低压水路系统
低压水泵。采用著名自吸式双级离心泵，额定转速1480rpm，额定工作压力1.1MPa，额定流量50 m³/h/,效率高，可靠性好。
前鸭嘴冲洗装置。前鸭嘴冲洗装置由气动切断阀控制，适用于冲洗路面及路沿，通过特殊结构可以任意调节鸭嘴型喷头的冲洗方位，冲洗宽度不小于8m。
中对冲冲洗装置。中对冲冲洗装置有圆锥喷嘴左右各一个，双向冲洗，均由气动切断阀控制，通过调整旋转套，可任意调节喷嘴角度，中对冲可一次冲洗6条车道。
后洒水装置。后洒水装置采用手动球阀分别控制后洒水嘴的开启与关闭，同时开启两个后洒水嘴时，洒水宽度不小于14m。
绿化浇灌装置。绿化浇灌装置分为左绿化浇灌装置和右绿化浇灌装置两部分，分别安装在车辆尾部的左右两侧，采用手动球阀控制浇灌水路的开启和关闭。
水炮。水炮为铝制远射程水枪, 安装于后工作台的右侧。水枪可0°～ 360°旋转、枪体可上下俯仰操作。正反拧转枪体前部的调节套管，可调节水流的喷射形状（柱状或锥状）及关闭水枪。水枪由手动球阀控制，可开闭水枪，水炮射程不小于38m。
5、作业操作方式
车辆采用“电气控制+手动操作”相结合的控制模式。ZBH5180GPSEQE6绿化喷洒车专用操作机构分为6个部分：安装于驾驶室驾驶座椅右侧的低压水路系统控制盒、雾炮系统控制机构、辅助控制盒、 PTO 控制器和取力器开关、分布在整车各部位的各类手动球阀。
低压水路系统控制盒用于控制前鸭嘴冲洗装置，中对冲冲洗装置作业，操作方便灵活，操作盒位于驾驶座右前侧。
雾炮系统控制机构主要包括：雾炮系统底座左内侧电控箱、遥控器和车辆尾部发电机组上电机控制盒。用于控制发电机组启停、高压水泵开关、风机开关、风炮旋转。
警示控制盒控制左右箭头灯和音乐喇叭的开关。
PTO 控制器控制PTO的开关，取力器开关控制取力器的啮合与脱开。
后水炮、左右绿化浇灌、后洒水由手动球阀控制开和关。
